Fahrtrichtungsumschalter- der TRISTAN Lokomotive im "König-Ludwig-Zug" [2880]
 |
Fahrtrichtungsumschalter-der TRISTAN Lokomotive im "König-Ludwig-Zug" [2880] Link zur vollumfänglichen Beschreibung der Lok: 2880
|
Platine
Ansicht

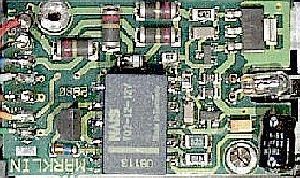

Variante 1
| Märklin Fahrtrichtungsumschalter Variante 1 der Lokomotive TRISTAN / Murnau aus Zug-Packung [2880] / bzw. BR 34 [3497] |
  |
{-article id="1788"}[text]{/article}
|
|||||

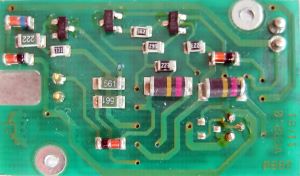

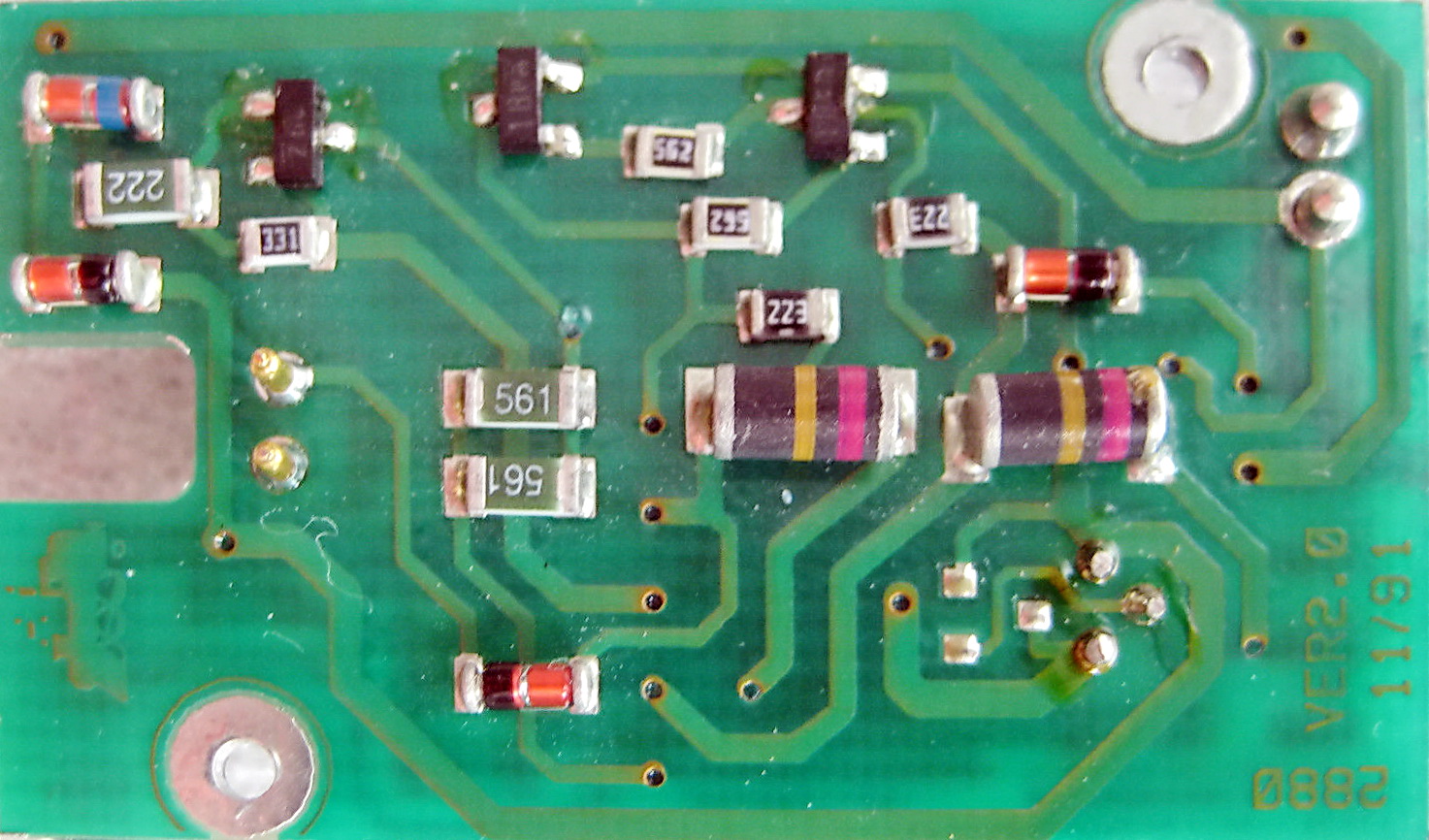

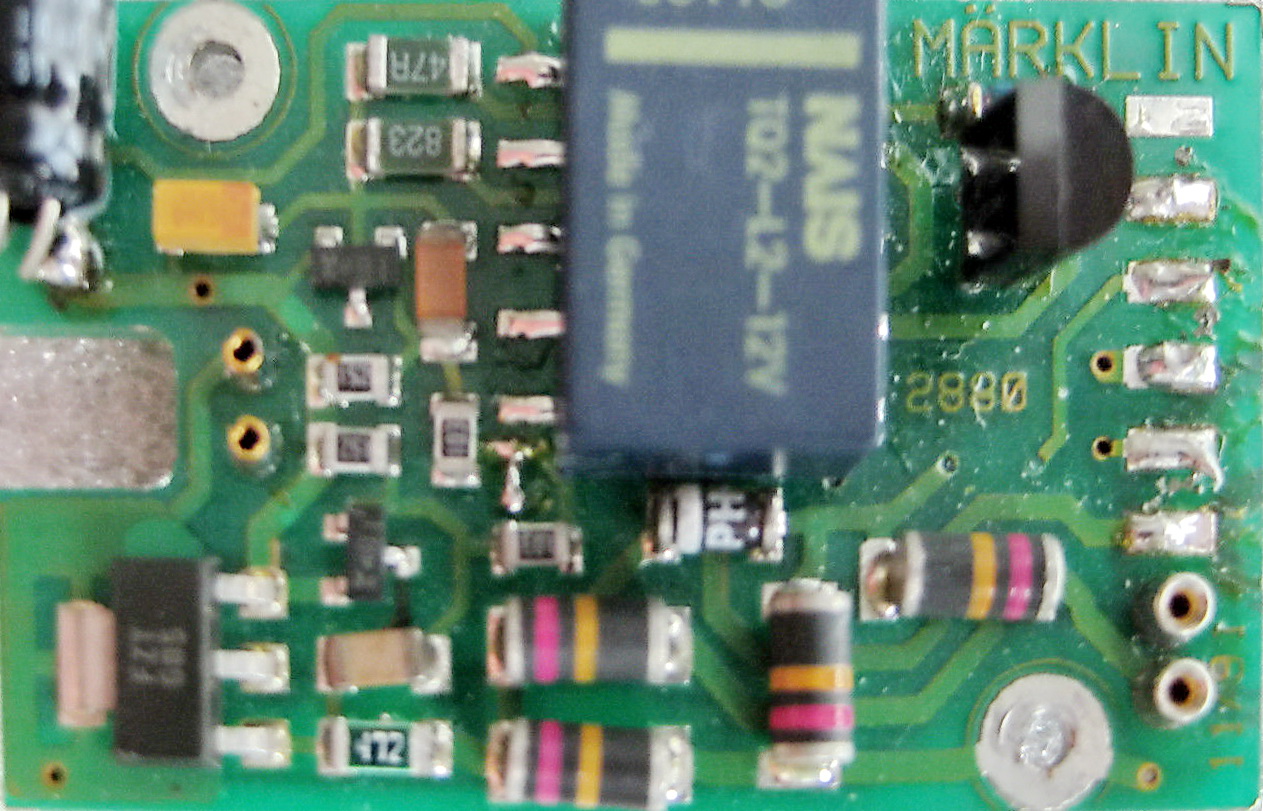

Variante 2
| Märklin Fahrtrichtungsumschalter Variante 2 der Lokomotive TRISTAN / Murnau aus Zug-Packung [2880] / bzw. BR 34 [3497] |
|
|
|||||
Info
Dec-Variable (fru-gla) nicht belegt/auswertbar oder ungültig !
/DecTyp-Variable () nicht belegt/auswertbar oder ungültig !
für brbay.bvi
Erweiterungen
periphere Erweiterungen - was ist das?
- Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
- Rauchsatzansteuerung
- Schleiferumschaltung Steuerung
- Ansteuerung v. Telex-Kupplungen
- Lichtsteuerung (führerstandsbezogen)
- zusätzliche Lautsprecher
- etc.
Erweiterungen für diese Platine.
Zusätzliche Erweiterungsmöglichkeiten liegen bei dieser Platine nicht vor.Pläne

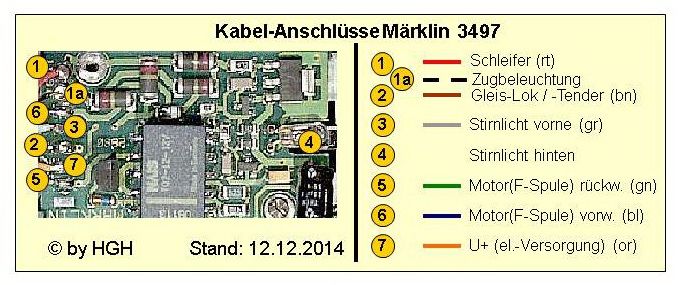

Anschlüsse/Verdrahtung
Decoder/-Träger
Zur Aktivierung der Beleuchtungsfunktion für anhängende Wagen, muss in die Buchsen 1+1a eine Brücke(gg.Draht) eingesetzt werden.
Lok-Tender
Tender-Lok-Verbindung
Die Verbindung von der Lokomotive zum Decoder erfolgt mittels 5 dünner Litzen [Flachbandkabel] duch die Lok-Tender Kupplung:
- br- braun - Gleismasse
- or-orange - gemeinsame Spannung vom Decoder [U+]
- gn-grün - Motor
- bl-blau - Motor
- gr-grau- Stirnlicht
- Tender-Verbindungen
Hier handelt es sich um die Schleifer-/Kupplungs-Verbindungen. Dieses sind steckbar ausgeführt.
- rt-rot - Schleifer
- sw-schwarz - Kupplung
Lageplan
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Schaltplan
Derzeit liegen (noch) keine Daten vor -
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Bestückungsplan
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
{-article id="2990"}[text]{/article}{-snippet alias="noData"}Merkmale
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
spez. Bauteile
Für diese Platine liegen 2 Varianten vor.
Variante 1
 |
TQ2[-L2]-12V | NAIS LOW PROFILE 2 FORM C RELAY [2-coil Latch(bistable)] |
Variante 2
|
TQ2[-L2]-12V | NAIS LOW PROFILE 2 FORM C RELAY [2-coil Latch(bistable)] |
Hinweise
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Tuning
Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte
- ihre Informationen
- Bilder des Modells
- Bilder des Decoders
- etc.
einfach an meine - im Impressum hinterlegte - eMail-Adresse.
Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
Funktionen
Br-Variable (brbay.bvi) nicht belegt/auswertbar oder ungültig !
Digitales
Das Modell ist aufgrund des el. Fahrtrichtungsumschalters[FRU], werkseitig nicht mit digitaler Technik ausgerüstet.Pufferung(*)
Ein ext. Pufferspeicher ist bei diesem Modell werkseitig nicht verbaut.Montage

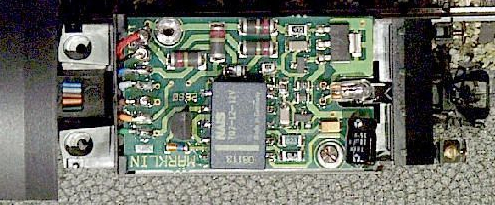

Das Bild zeigt den montierten Fahrtrichtungsumschalter (FRU) / Decoder im Tender bei abgenommenem Tenderaufsatz. Die Fixierung erfolgt über zwei kleine Halteschrauben [E786750 Linsenkopf-Schraube M2x5], die auch gleichzeitig die el. Verbindung zur Gleismasse herstellen. Auch das Tendergehäuse ist mit diesen Schrauben fixiert.
Dabei sind rechts/links die Anschluß-PADs für die Lok-Tender-Verkabelung zu sehen.
- Loks mit LED-Beleuchtung
Hier sind rechts/links die Kontakt-PADs für das Tender-Stirnlicht zu erkennen.
- Loks mit Glühlampen-Beleuchtung
Hier ist lediglich die in die Steckbuchsen mit der gesteckte BinPin-Glühlampe zu sehen.
