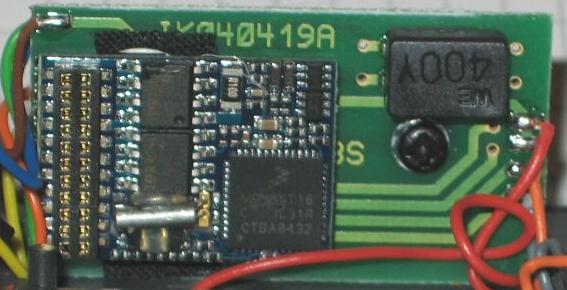

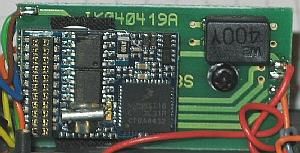

Märklin / Trix: mtc-Platine L-Format - Variante 1

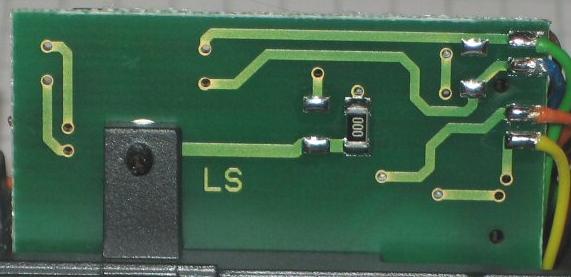

	{-article id="763"}[text]{/article} Oberseite Unterseite
	ET-#: 612081 / IK040419A

Die ist die erste Platine die mit der Einführung der Decoder mit der 21-pol. Schnittstelle angeboten wurde. Sie ist noch nicht im L-Format (... aber auf dem Weg dort hin !).

Diese Trägerplatinen besitzen die Abmessungen der bisher bei Märklin üblichen 6090x Decoder,

Verwendung:

• 37401 BR140
• 37724 V100 (BR 212+213)
• etc.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.{-pub}{-article id="-301"}[-text]{-/article}{-/pub}{-reg R}

{-/reg}

Platinenformat:

Rechteckig

Sonstiges:

Die Platine ist leider nicht für den universellen Einsatz konzipiert, da für die längeren Sound-Decoder der Filterblock im Wege steht.

Die Montage der Platine erfolgt in der Lokomotive an einem dort vorhandenen Montagesteg mit

• einer Schraube ET#: xxxxxx.

Dabei wird gleichzeitig die elektrische Verbindung zur Gleismasse (Gehäuse / Schiene) hergestellt.

Abb.:Montage-Beispiel © by Märklin/Trix

{-article id="-766"}[-text]{-article}

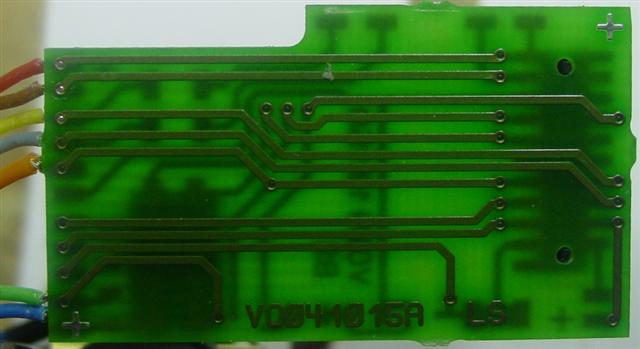

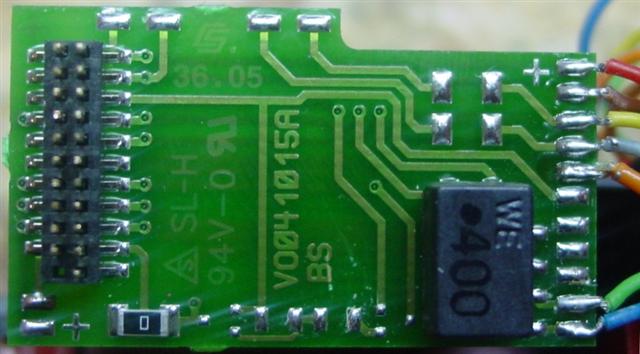

Märklin / Trix: mtc-Platine L-Format - Variante 2
	{-article id="-765"}[-text]{-/article} Oberseite Unterseite

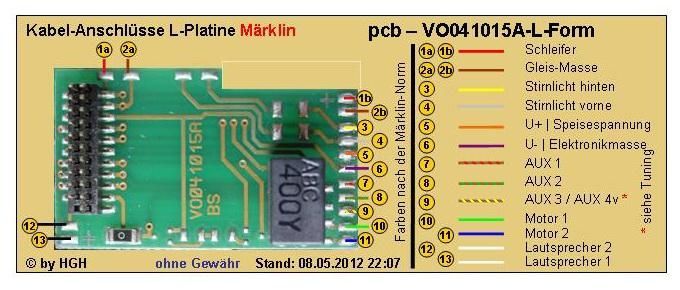

	ET-#: 612148, 111791 ? / VO041015A

Platinenformat:

L-Format

Verwendung:

• 37421 Koplooper
• 37655 V60 mit Telex ?

Sonstiges:

Auch diese Platine kann leider nur für die soundlosen Decoder verwendet werden, da für die längeren Sound-Decoder leider der Filterblock im Wege steht.

{-pub}{-article id="-301"}[-text]{-/article}{-/pub}{-reg R} {-/reg}

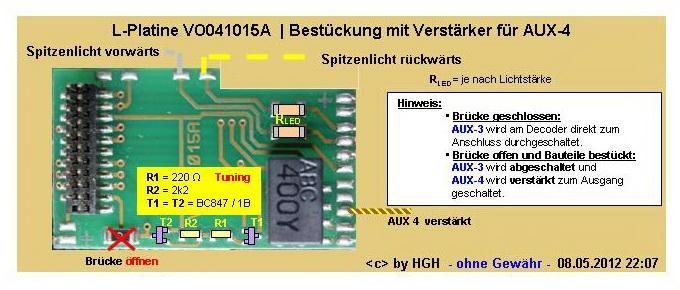

Die auf der Platine noch umbestückten PADs gehören zu einem AUX4-Verstärker. Diesen kann man durch Nachbestückung der fehlenden Bauteile noch verfügbar manchen.

{-pub}{-article id="-301"}[-text]{-/article}{-/pub}

{-article id="2930"}[text]{/article}

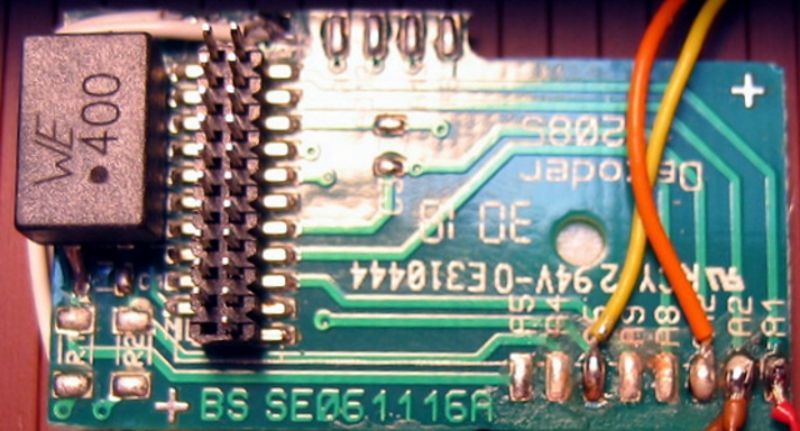

Platinenformat:

l-Format

verwendet in:

Beschaltungsvariante 1	Beschaltungsvariante 2
26542 Startpackung mit BR038 Wannentender 37035 BR38 Wannentender 3715x BR52 Wannentender 37414 RC2 der SJ	46913 EAOS Güterwagen mit Sound und weitere ?

Sonstiges:

Mit dieser Platine können endlich auch Sound- Decoder verwendet werden, da der Filterblock nun nach links neben die Steckleiste verlegt wurde.

 Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

 Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="759"}[text]{/article}

Märklin / Trix: mtc-Platine L-Format - Variante 4

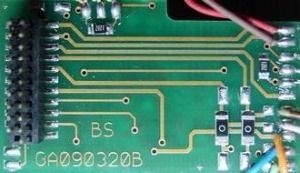

	{-article id="758"}[introtext]{/article} Oberseite Unterseite

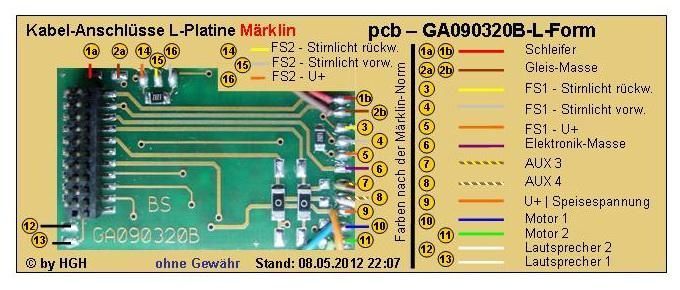

	ET-#: 154256 / GA090320B

Platinenformat:

L-Format

Verwendung:

• 37724  V100 (BR 212+213)

Patinenrückseite:

Mit dieser Platine können endlich auch Sound- Decoder verwendet werden, da der Filterblock nun nach links neben die Steckleiste verlegt wurde.

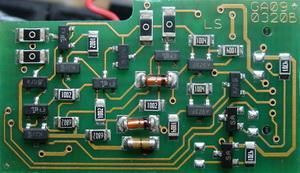

Sonstiges:Die Platine enthält neben der mtc-Schnittstelle und den Anschlüssen für die Kabel noch weitere Bauteile. Diese bilden eine Logik, mit der die wechselseitige Führerstandsabschaltung und das beidseitige Rangierlicht (Doppel-A) realisiert sind.

Wer sich fragt, was die vielen Bauteile auf dem Decoderträger bezwecken, findet hier eine Antwort.

{-article id="768"}[text]{/article}

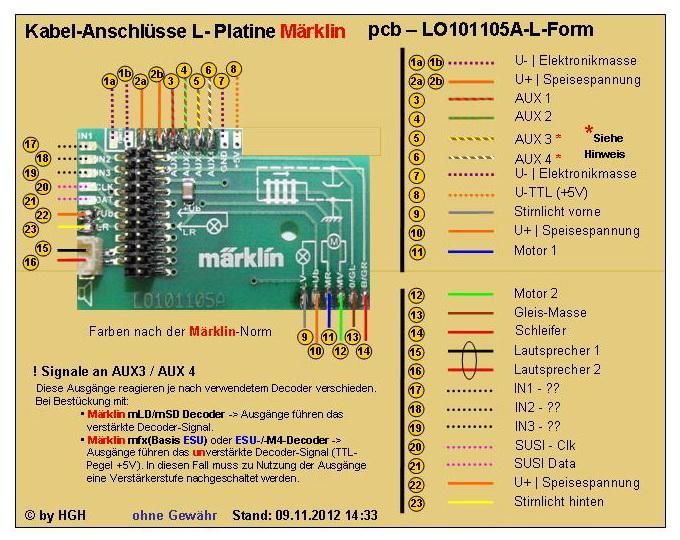

Märklin / Trix: mtc-Platine L-Format - Variante 6
	{-article id="767"}[text]{/article} Oberseite Unterseite
	ET-#: xxxxxx / LO101105A

Platinenformat:

L-Format

Verwendung:

• Diese Variante wird mit den märklin eigenen mLD-/ mSD-Decoder-Umbausätzen ausgeliefert. Sie sind max. bzgl. der Anschlüsse ausgestattet.

Patinen Vor-/Rückseite:

Auf der Vorderseite ist für jeden Pin der Schnittstelle ein Kabel angelötet. Leitungen für [U+/orange] sind mehrfach vorhanden.

Die Rückseite ist unbestückt, besitzt aber einige Leiterbahnen.  Es sollte aber bei der Montage darauf geachtet werden, das keine Kurzschlüsse entstehen können.

Sonstiges:Die Platine besitzt für den Lautsprecheranschluss eine JST-Mini-Steckbuchse. Die verwendebaren Lautsprecher müssen den dazu passenden JST-Stecker besitzten.

{-pub}{-article id="-301"}[-text]{-/article}{-/pub}{-reg R}
{-phocadownload view=file|id=78|text= Bestückungsplan|target=s}{-phocadownload view=file|id=78|text= Schaltplan|target=s}{-/reg}

Märklin / Trix: mtc-Platine L-Format - Variante 7
+ S U S I	Oberseite Unterseite

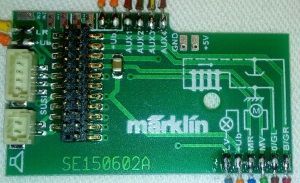

	ET-#: 260034 / SE150602A

verwendet in:mLD3-/mSD3-Umbaussätzen

• Diese Platine wird in den Umrüstsätzen 60975, 60976, 60977, zur Montage des mfx-Decoders verwendet.

Platinenformat:

L-Format

Verwendung:

• Diese Variante wird mit den märklin eigenen mLD3 / mSD3 Decoder-Umbausätzen ausgeliefert. Sie sind max. bzgl. der Anschlüsse ausgestattet.

Patinenrückseite:

Die Rückseite ist unbestückt, besitzt aber einige Leiterbahnen.  Es sollte aber bei der Montage darauf geachtet werden, das keine Kurzschlüsse entstehen können.

Sonstiges:

Die Platine besitzt jetzt neben dem Lautsprecheranschluss auch für die SUSI-Schnittstelle je eine JST-Mini-Steckbuchse. Die verwendebaren Lautsprecher müssen den dazu passenden JST-Stecker besitzten.
