Märklin techn. Übersicht zum Dieseltriebzug V601(ex. VT11.5) der DB. [37605] [VT11 5001/5002]
1![]() 2![]() 3![]() 4
/-/
5
/-/
|
#Historie
Großbetrieb
Express durch Europa, dieselhydraulisch. Wenige Wochen nach Gründung der EWG nehmen die westeuropäischen Bahngesellschaften im Sommer 1957 den internationalen TEE-Schnellverkehr auf. Ein "Trans Europ Express" (TEE) soll ohne lange Grenzaufenthalte das Reisen schnell und besonders komfortabel machen, um Flugzeug und Auto Paroli zu bieten. Für das angepeilte Fahrgastaufkommen sind Triebzüge vorgesehen, die dank Dieseltraktion flexibel zwischen den nationalen Streckennetzen wechseln können. Von der anfänglichen Idee der europaweit einheitlichen TEE-Züge bleibt jedoch nur die bordeaux-beige TEE-Farbgebung übrig. Statt dessen legen Bahnen und Fahrzeugindustrie ihr ganzes Prestige in die Entwicklung. Das TEE-Konzept Der deutsche TEE, der futuristisch-elegante VT 11.5, gilt als Paradezug der DB. Unter der aerodynamischen Frontpartie des Triebkopfes steckt ein 1100 PS starker 12-Zylinder-Turbodiesel. Über ein hydraulisches Getriebe wirkt er auf das Achsgetriebe des Triebdrehgestells. Oberhalb der Maschinerie thront wie in einer Flugzeugkanzel der Lokführer. Eine TEE-Einheit besteht aus zwei Triebköpfen mit Dienst- und Gepäckabteilen, zwei Abteilwagen, einem Großraumwagen, Speisewagen mit Bar und Küchenwagen mit Speiseraum - alles erster Klasse. Für die damaligen Yuppies sind auch eine Telefonzelle und ein Zugsekretariat an Bord. Die größere Wagenbreite, eine gute Klimatisierung, hohe Geräuschdämmung und luxuriöse Einrichtung sorgen für angenehmsten Reisekomfort. Die Aufbauten sind in Leichtmetallbauweise aus Aluminium mit Stahlrahmen ausgeführt. Die Entwicklung In die Entwicklung des VT 11.5 fließen die Erfahrungen mit bereits bewährten Dieseltriebzügen ein. Dadurch erweisen sich die VT 11.5, trotz kurzer Entwicklungs- und Erprobungszeit in der Praxis als sehr zuverlässig. Die Einsätze Von 1957 bis 1972 sind die Triebzüge im internationalen TEE-Einsatz. Sie befahren die Strecken Dortmund-Oostende, Hamburg-Zürich, Frankfurt-Amsterdam, Paris-Dortmund, Paris-Hamburg, Antwerpen-Dortmund und München-Mailand. Um das wachsende Fahrgastaufkommen zu bewältigen, werden zusätzliche Mittelwagen gebaut und die TEE-Triebzüge auf zehn Einheiten verlängert. Das Ende Damit erreichen sie jedoch ihre Leistungsgrenze, so dass schließlich lokbespannte Wagenzüge den TEE-Dienst übernehmen. ... und das schreibt Märklin
... ModVorbild
Vorbild: Baureihe VT 11.5 der Deutschen Bundesbahn (DB). Ursprungsausführung für den Trans Europ Express (TEE).
Modell
Modell:
Highlights
Highlights:
Lok-Familie
Vorbild, Modell, Highlights © by Märklin / Trix - teils auch mit eigenen Ergänzungen |

Elektrik
PCBs
Decoder(*)

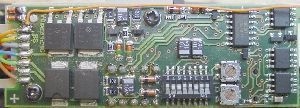

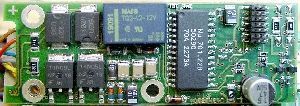

Platine
Ansicht
Info
TypNam-Variable (di-lok) nicht belegt/auswertbar oder ungültig !
Erweiterungen
periphere Erweiterungen - was ist das?
- Ausgänge/Verstärkerstufen für AUX3 bzw. AUX4
- Rauchsatzansteuerung
- Schleiferumschaltung Steuerung
- Ansteuerung v. Telex-Kupplungen
- Lichtsteuerung (führerstandsbezogen)
- zusätzliche Lautsprecher
- etc.
Erweiterungen für diese Platine.
Pläne
Anschlüsse/Verdrahtung
| Funktion | Verwendung | Farbe | Kurz | Bemerkungen |
| Stirnlicht | Speisespannung | orange | or | wird aus den Richtungssignalen ausgekoppelt |
| Stirnlicht | hinten | gelb | ge | Richtung rückwärts |
| Stirnlicht | vorne | grau | gr | Richtung vorwärts |
| Motor | vorwärts | blau | bl | gegensinnig zum Motor im anderen TK |
| Motor | rückwärts | grün | gn | gegensinnig zum Motor im anderen TK |
| Schleifer | Gleis-Spannung | rot | rt | vom vorderen Triebkopf |
| Gleismasse | Gleismasse | braun | br | von den Rädern - wird durch den ganzen Zug geschleift |
