Schnittstellen-Platine 8-pol. im L-Format für Trix Lokomotiven
Diese Platine wird verwendet, um in Trix Standard-Lokomotiven einen Digital-Decoder mit 8-pol. Schnittstelle nach NEM 652 anzuschließen.

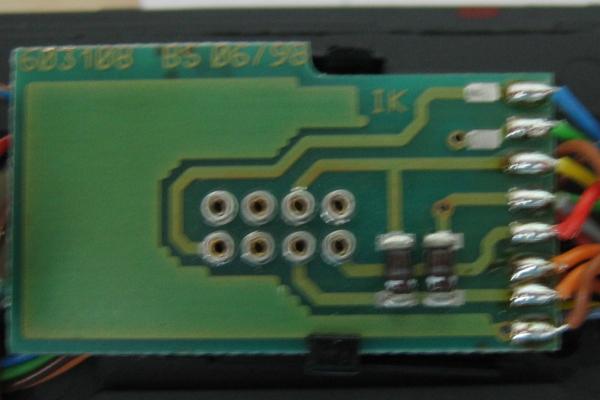

Platine
Trix Schnittstellenplatine für Standard-Lokomotiven [ xxxxxx ]
 |
|
|||||
| ET-#: 603108 / IK-06/98 | ||||||
Info
- Format:
L-Format
- Betrieb ohne Decoder
Die Platine enthält zwei Dioden, die bei Verwendung ohne Digitaldecoder [ mit Kurzschluss-Stecker DC ] die fahrtrichtungsrichtige Steuerung des Stirn-/Schlusslichtes gewährleisten.
- Einsatz auf analogen Anlagen
Für reinen Analogbetrieb wird sie werkseitig mit einem Dummy-Stecker ausgeliefert. Dieser ist bei der digitalen Umrüstung auszutauschen.
- Tuning
Für eine ext. Funkktion (F1) z.B. Verwendung für einen Rauchsatz ist standardmäßig kein Anschluß vorgesehen. Dazu muss man nachträglich ein Kabel an den betreffenden Pin(6) der 8-pol. Schnittstelle anlöten.

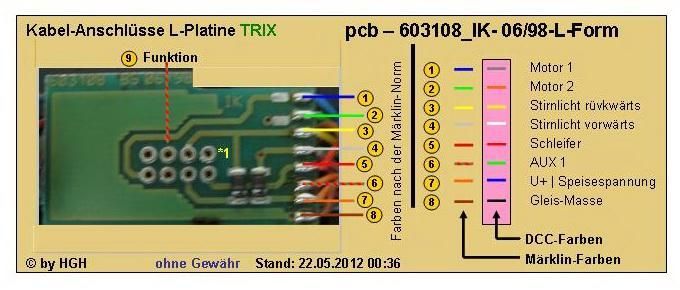

Anschluß-/Bestückungs-/Schaltplan
{-pub}{-article id="-301"}[text]{/-article}{-/pub}{-reg R}
Bestückungsplan|target=s} Schaltplan|target=s}Montage
Montage in Halterung/Fassung
(E)405040.: © by Märklin/Trix
E258820.: © by Märklin/Trix
Die Montage der Platine erfolgt mit der:
- Halterung E258820 bei Platinen mit Vorder- und Rückseitenbestückung
- Halterung E405040 bei Platinen ohne Rückseitenbestückung
- Schraube E7867xx
an einem vorhanden Montage-Steg/Boden, oder mit Doppel-Schaumklebeband in der Lokomotive.
Die elektrische Verbindung zur Gleismasse (Gehäuse / Schiene) muss über Kabel und Lötösen hergestellt werden.
Montage ohne Halterung/Fassung
Aufgrund der einseitigen Bauteile-Montage ist auch eine Montage ohne Fassung möglich. Dazu wird die Platine mit einem Streifen doppelseitigen Klebebands fixiert.
