xxxxxx tendergewicht pcb 37116Platine mit mtc-Schnittstelle für Schlepptender-Dampfloks mit langem Tender der preuss. / württ. Bauart der württm. Bauserien "C/K", der preuss. BR 17 oder der BR 18.1 der DRG/DB).

Platine zum Einbau eines Digital-Decoders mit mtc Schnittstelle nebst Lautsprecher in Schlepptender-Dampflokomotiven mit württ./preuss. Langtender 2'2' T30.37115-200

Für die Platine bestehen verschiedene Layout-Varianten, die sich in verschiedenen Dingen unterscheiden. Die nachfolgende Zusammenstellung zeigt die Unterschiede und ggf. Tuning-Möglichkeiten.



Decoderträger



Layout 1



Platine

Ansicht

{-article id="725"}[introtext]{/article}

Platine für Schlepptender-Dampfloks mit Langtender pr. 2'2'T31,5 [37115,...16,...17, 26556]
21-mtc {-article id="724"}[introtext]{/article}
GA060821A 37115 BR-18-1 GA060821A 37115 BR-18-1
Oberseite Unterseite
  ET-#: ?????? / GA060821A

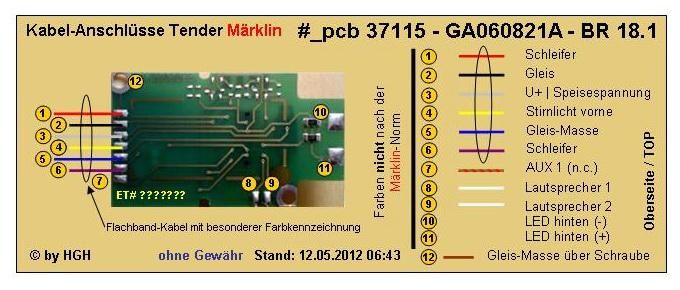

xxxxx GA060821A 37115 conSchalt- & Bestückungspläne noch nicht online=download-plans|78|- noch Dummy|78|- noch Dummy|78|- noch Dummy"}
Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Download - Datenblatt
 mtc_top

(mtc-Stiftleise) | SMT-micro-header/connector - 0.1"/1.27mm [Samtec, MP-Garry(dt), etc.]
Download - Datenblatt

line filter2 50SMD-Line-Filter | SMD - Stromkompensierte Drossel z.B. [Würth]
Dieser Decoder ist nicht für den Betrieb mit Allstrom-Motore geeignet.

Die auf der Platinenoberseite sichtbaren, unbestückten PADs gehören zu  AUX3/-4 Verstärkerstufen, die beim Einsatz von älteren ESU-/Märklin-Decodern benötigt werden, wenn man diese Ausgänge noch für eine aktive Nutzung zusätzlich verstärken möchte.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.




Platine

Ansicht

  Platine für Schlepptender-Dampflok mit Langtender pr. 2'2' T 31,5 [37193]
21-mtc
145483 SE081125C 37193 BR-17 LS-300 145483 SE081125C 37193 BR-17 BS-300
Oberseite Unterseite
  ET-#: 145483 / SE081125C

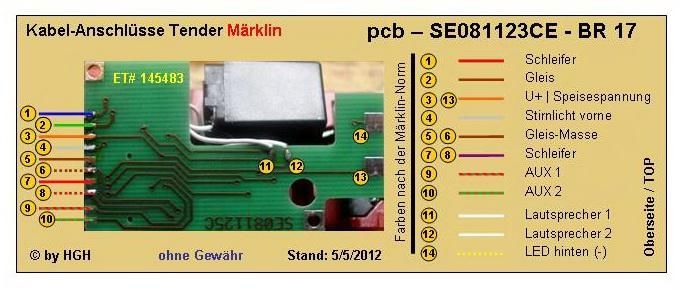

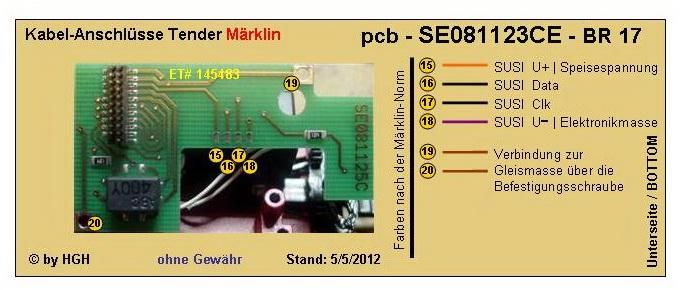

  145483 SE081123C LS con145483 SE081123C BS con
  Schalt- & Bestückungspläne noch nicht onlineDerzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.


  Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.



Download - Datenblatt
 mtc_top

(mtc-Stiftleise) | SMT-micro-header/connector - 0.1"/1.27mm [Samtec, MP-Garry(dt), etc.]
Download - Datenblatt

line filter2 50SMD-Line-Filter | SMD - Stromkompensierte Drossel z.B. [Würth]

  Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.


  Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.


Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

37193 tender pcb det 3 DSC00433 200

Die Platine ist im Tender plaziert und kann nach Abnehmen des Tendergehäuses komplett erreicht werden..

Sie wird mittels zwei Kreuzschlitzschrauben [ M2 x 5mm ] auf zwei Abstandshaltern erhöht fixiert und bietet somit Platz für die Aufnahme des Decoders auf der Unterseite.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

  • ihre Informationen
  • Bilder des Modells
  • Bilder des Decoders
  • etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.





496590 tendergewicht mtc 18.1 K

Abb.:Tendergewicht © by Märklin/Trix 		Die Montage der Platine erfolgt mit:
  • zwei Schrauben ET# 786750 auf
  • dem Tendergewicht ET#: 496590 oder 221561 bei 37193

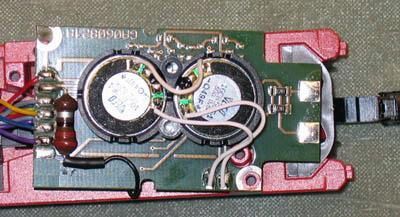

37115 ten det-1 37193 tender pcb det-1-300
Platinenmontage in 37115 BR 18.1 Platinenmontage in 37193 BR 17



Die erste württ. C 2007 in taubenblau von Märklin [3311, 3511, 3611], war mit kurzem württ. Tender, 20m³ ausgestattet. Die Originale wurde zwischen 1910-11 gebaut. Sie hatte ein drittes Spitzensignal und das abgerundete Führerhaus und nur eine Pumpe auf der linken Seite.

Die zweite war die C 2004 [3514, 3614] von 1909, in schwarz. Sie hatte auch noch das abgerundete Führerhaus, aber kein drittes Signal. Ansonste wie die 2007.

Ab der Olympia- und der DB Lok haben alle Märklin 18.1er das gerade Führerhaus. Ausserdem erscheint der große 30m³ Tender. Auf ihrer linken Seite sind sie mit einem Vorwärmer ausgerüstet. Auf ihrer rechten Seite erhielten sie eine zweite Pumpe und einen kleineren Behälter.

Nach den DB und DRG Maschinen folgten nochmals zwei württ. C in grün. Ausführung, wie die DB Maschinen. Eine mit kleinem Tender [37113] und eine mit großen [37115]. Nur in grün, da gibt es zwischenzeitlich Einigkeit, war die C nie verkleidet.
