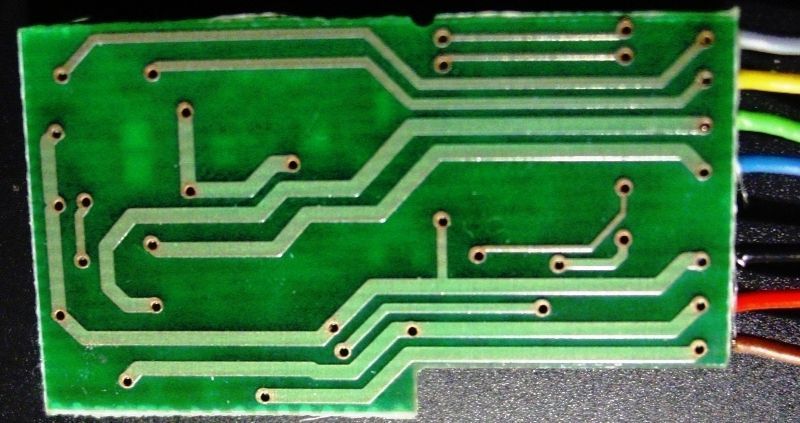

Märklin DELTA 6603 Variante I

	{-article id="1245"}[introtext]{/article} Oberseite Unterseite
	Der Decoder kann auf bis zu 15 digitalen Adressen programiert werden. Die Adress-Einstellung erfolgt über 4 Lötbrücken, die auf der Oberseite unten links zu sehen sind -> Details.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

Märklin DELTA 6603 Variante II

{-article id="1247"}[introtext]{/article} Bei diesem Decoder müsste die Adresseinstellung über Lötbrücken erfolgen. Ob es einen solchen DELTA-Decoder wirklich gegeben hat, ist derzeit nicht gesichert. Derzeit liegt leider für diese Ansicht  kein  Bild vor ! Wenn sie eines haben oder machen können, schicken sie es mir bitte an meine eMail-Adresse. Diese finden sie im Impressum dieser Webseite. Derzeit liegt leider für diese Ansicht  kein  Bild vor ! Wenn sie eines haben oder machen können, schicken sie es mir bitte an meine eMail-Adresse. Diese finden sie im Impressum dieser Webseite. Oberseite Unterseite

Der Decoder kann auf bis zu 30 digitalen Adressen programiert werden. Die Adress-Einstellung erfolgt über 6 Lötbrücken.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="1250"}[text]{/article}

Märklin DELTA 6603 Variante III

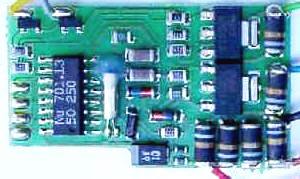

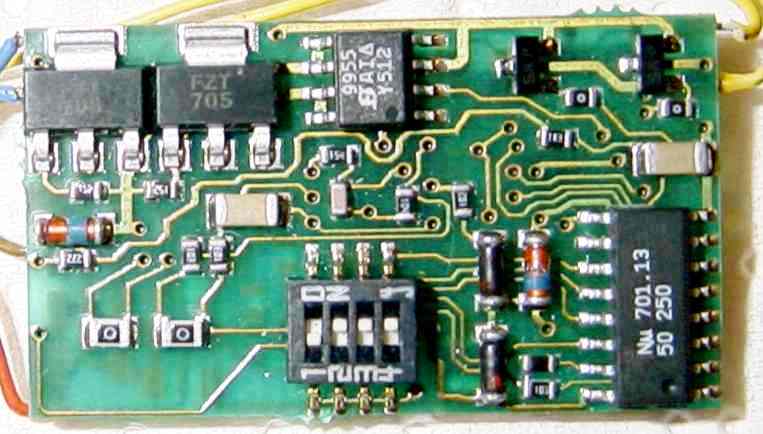

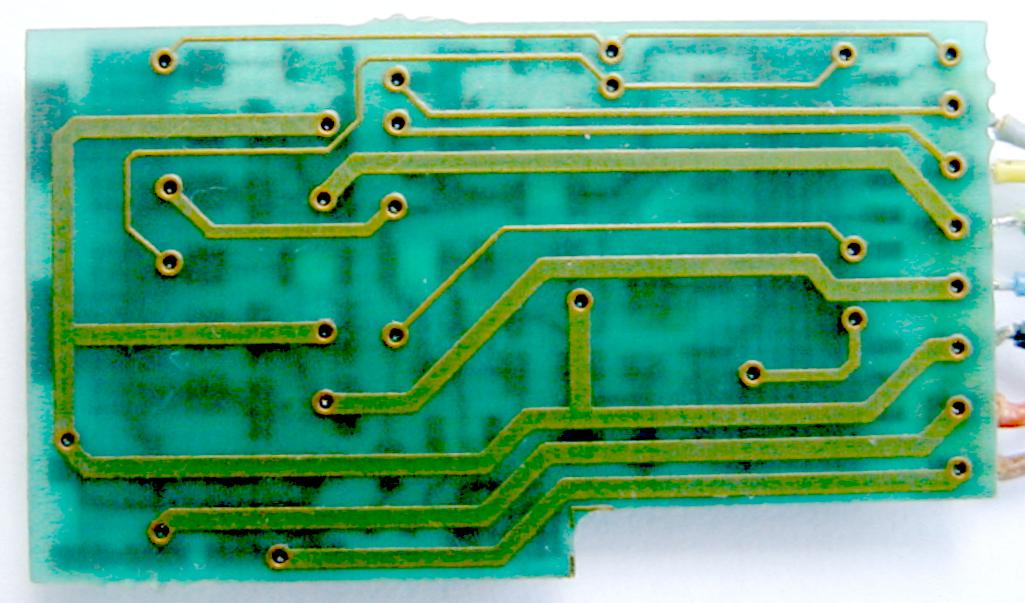

	{-article id="1249"}[introtext]{/article} ... mit 2 MOSFET-Darlington-Motor-Endstufentransistoren FZT705, 4-pol. DIP-Schalter und viel Zusatzelektronik. Wahrscheinlich ist der Decoder für die Ansteuerung eines DC-Motors / Glockenankermotors ausgelegt. Oberseite Unterseite

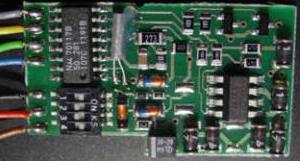

	Der Decoder besitzt zur Adress-Einstellung nun einen 4-pol. DIP-Schalter

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="1252"}[text]{/article}

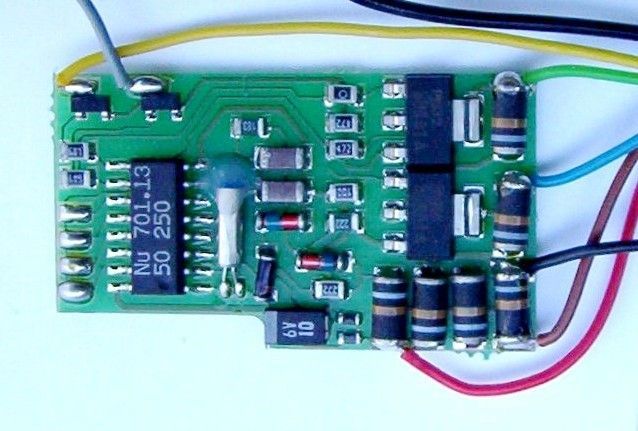

Märklin DELTA 6603 Variante IV

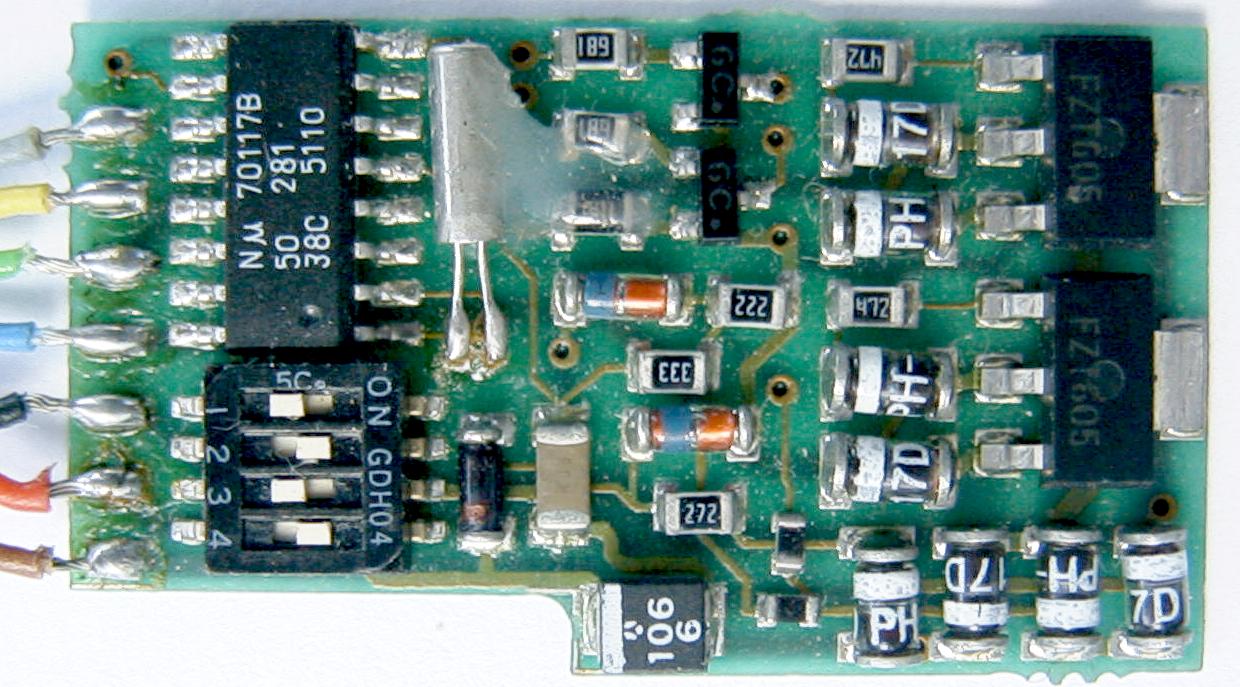

	{-article id="1249"}[introtext]{/article} ... mit 2 MOSFET-Darlington-Motor-Endstufentransistoren FZT605 und unbestückter Unterseite. Oberseite Unterseite
	Der Decoder besitzt zur Adress-Einstellung nun einen 4-pol. DIP-Schalter

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="2905"}[text]{/article}

Märklin DELTA 6603 Variante V

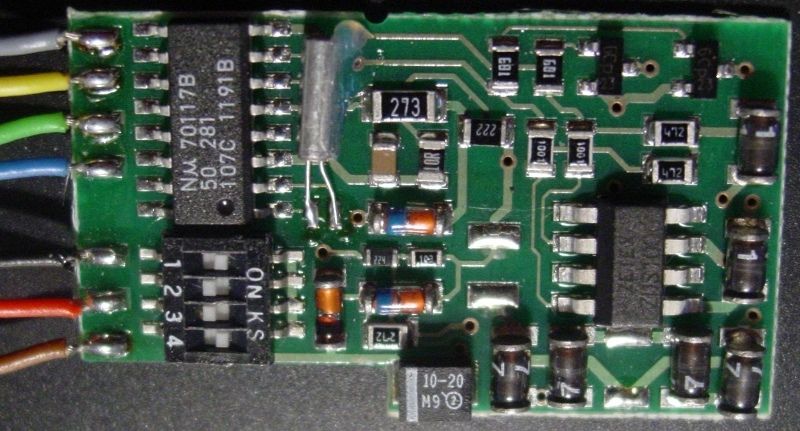

	{-article id="1251"}[introtext]{/article} Oberseite Unterseite
	Mit Motortreiber - ZDS1000 und unbestückter Unterseite. Der Decoder besitzt zur Adress-Einstellung einen 4-pol. DIP-Schalter

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="1256"}[text]{/article}

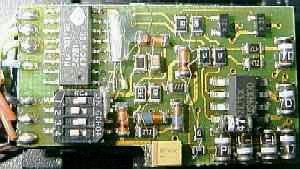

Märklin DELTA 6603 Variante VI

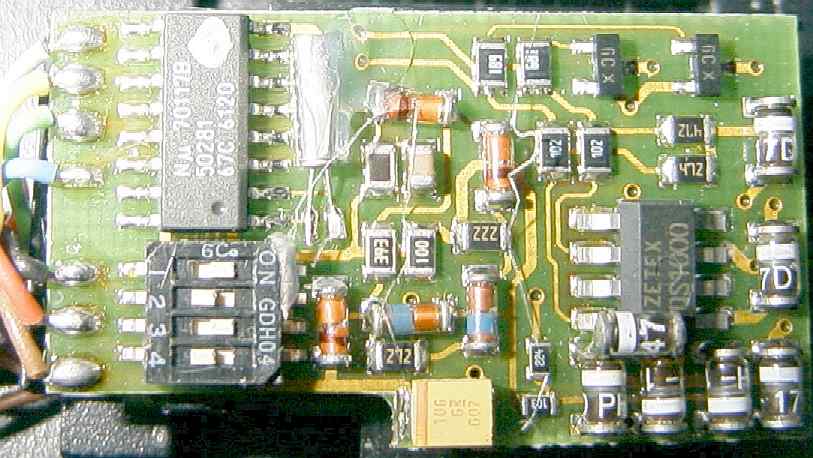

	{-article id="1255"}[introtext]{/article} mit  Motortreiber - ZDS1000, geänderter Resonatorschaltung  und unbestückter Unterseite. Oberseite Unterseite
	Mit Motortreiber - ZDS1000 und unbestückter Unterseite. Der Decoder besitzt zur Adress-Einstellung einen 4-pol. DIP-Schalter

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="2880"}[text]{/article}

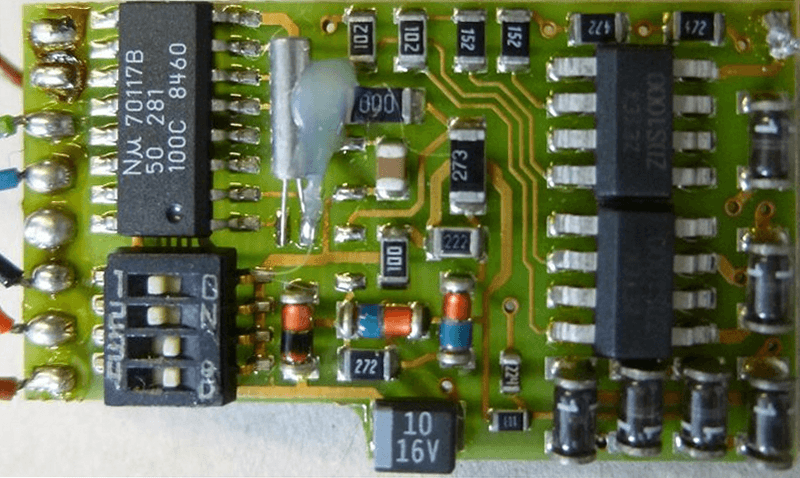

Märklin Delta-Decoder für Lokomotiven mit zwei Allstrom-Motore  [ 6603-2M ]

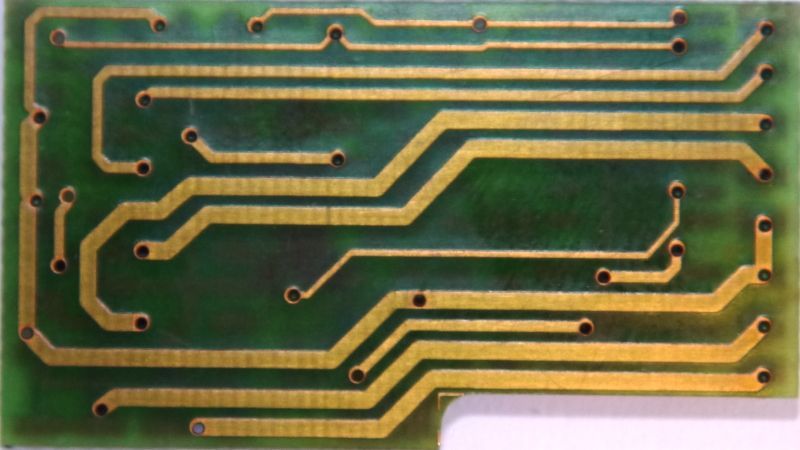

	{-article id="2879"}[introtext]{/article} Oberseite Unterseite
	ET#: ??????
Anmerkung(en): Der Decoder entspricht einer abgewandelten Variante des klassische DELTA-Decoder [6603] in Standardbauweise (Variante VII). Zur Ansteuerung von zwei Allstrom-Motoren [DCM-/SCM] ist er mit zwei Motortreiber-ICs ZDA1000 ausgerüstet.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

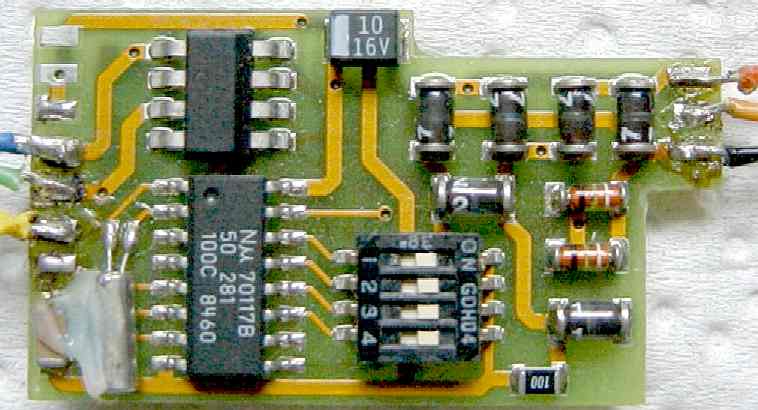

Märklin Delta-Decoder der Lokomotive BR38 der DB aus Startpackung  [ 29525 / 29526 ]

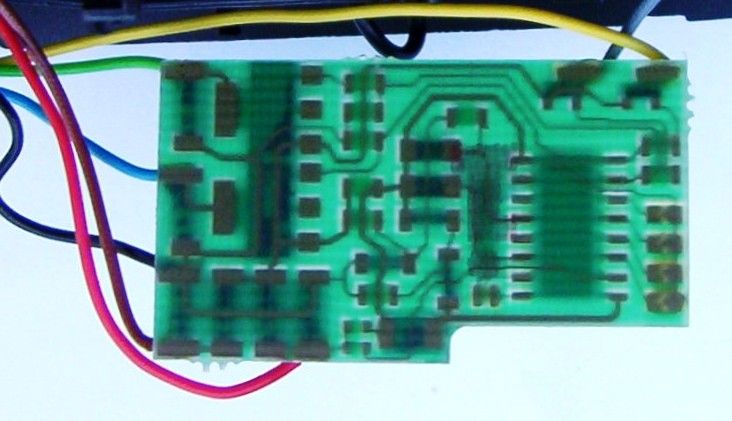

	Oberseite Unterseite
	ET#: ???????

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus. {-snippet alias="sst-fkt-allg"}

Diese Lokomotive ist mit keiner Schnittstelle ausgerüstet. {-snippet alias="mtc-sst"}

{reg R}

	6603-29525 | Schaltplan
	6603-29525 | Bestückungsplan

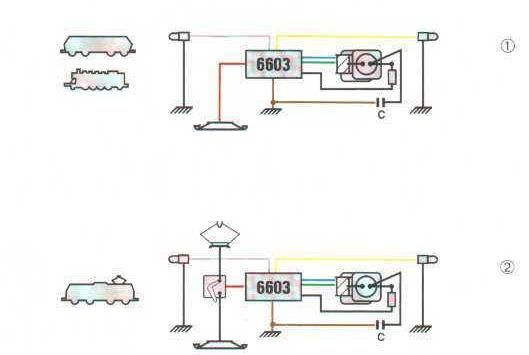

	6603-29525 | Anschlussplan

{/reg}Anschlussbelegung (v.o.n.u):     Achtung einige Farben weichen vom üblichen Märklin-Standard ab.

Farbe	Farb-Name	Anschluss für ...	Bemerkungen
rt	rot	Schleifer
ge	gelb	Licht vorne   (Rückleiter - Zuführung pos. Spannung)	!! (sonst orange bei Märklin)
gr	grau	Licht vorne
sw	schwarz	F1 / Rauchsatz	!! (sonst br/rt  bei Märklin)
gn	grün	Motor
bl	blau	Motor
br	braun	Schienen	Gehäuse-Masse

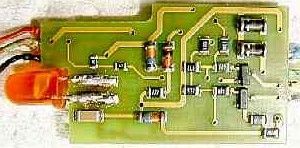

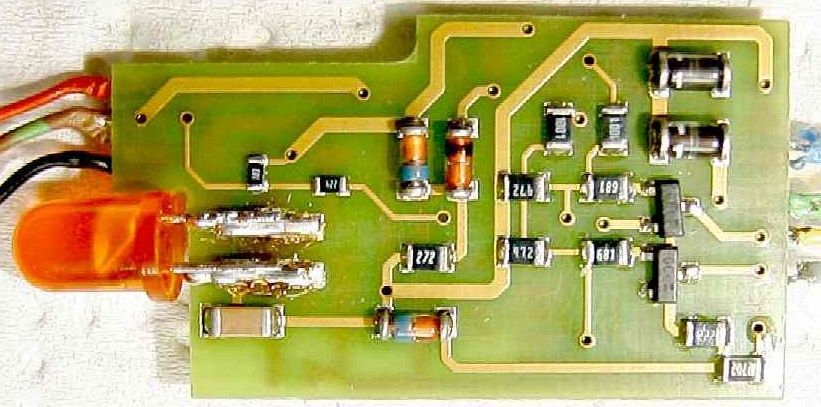

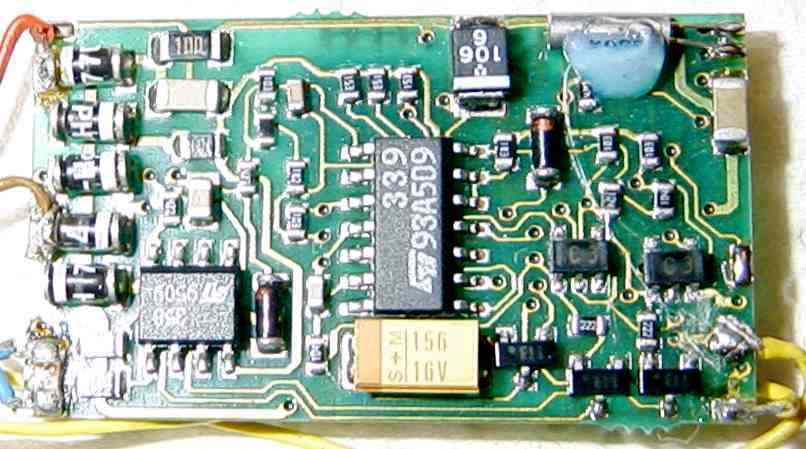

 Die Platine ist mit verschiedenen Bauteilen bestückt, die in ihrem Zusammenwirken die einzelnen Basis-Funktionen des Decoders abbilden.

Auf der nebenstehenden Abbildung sind die Bauteile benannt und der Funktion nach zugeordnet. Eine größere Auflösung können registrierte Besucher über nachfolgenden Link downloaden. {reg R}

• 6603-29525 | Detail-Plan

{/reg}

• Platinen-Format

  Die Platine ist im L-Format der zweiten Delta-Decoder-Generation gehalten.

• Bestückung

  Die Platinen sind einseitig bestückt. Auf der Rückseite befinden sich allerdings Leiterbahnen.Die Platine wurde in unterschiedlichen Bestückungsvarianten gefertigt und auch eingesetzt, wie die Abbildungen zeigen. Die Bestückungsunterschiede gehen einher mit der Verwendung von unterschiedlichen Motor-Leistungsendstufen.( ZDS705, ZDS1000)

• Verwendungs-Einschränkung

  Dieser Decoder kann nur mit einem Märklin: Allstrom-Motor verwendet werden.

{-snippet alias="merk_pcb-mtc-br420-mae"}

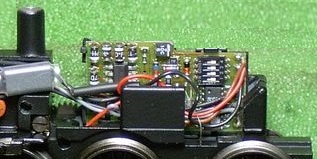

Die Montage des Decoders erfolgt bei diesem Modell im hinteren Bereich des Kesselgehäuses, an der Stelle, wo früher der Fahrtrichtungsschalter eingebaut war.Dabei ist die L-förmige Platine aufrecht - wie im Bild zu sehen - einzubauen. Zum Schutz ist der Decoder in der Halterung [ET#:  405040/E405040] eingebaut.Gehäuseabnahme:

Das Gehäuse wird auf dem Fahrwerksträger aufgesetzt und mittels einer Schraube im hinteren Dampfdom fixiert.

Um an den Decoder heranzukommen, ist das Kesselgehäuse abzunehmen. Dazu wird die Halteschraube im hinteren Dampfdom gelöst. {-snippet alias="mae-dec-mtc-mont-br420"}

Tuningmaßnahmen sind bei dieser Platine / diesem Modell nicht vorgesehen.

{-article 2091}{text}{/article}

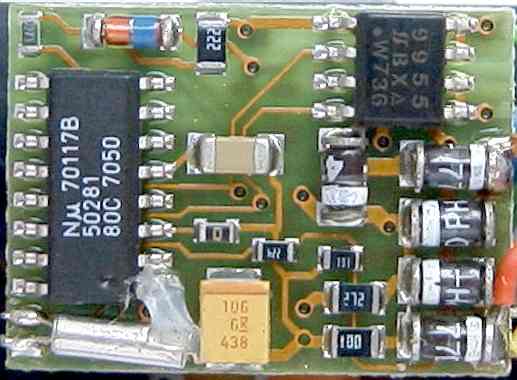

Märklin techn. Übersicht BR98 (ex. PTL2/2), ET194 []
	{-article 2092}{text}{/article} Oberseite Unterseite

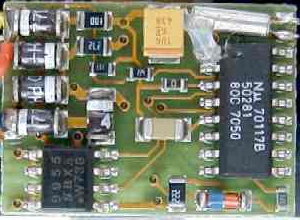

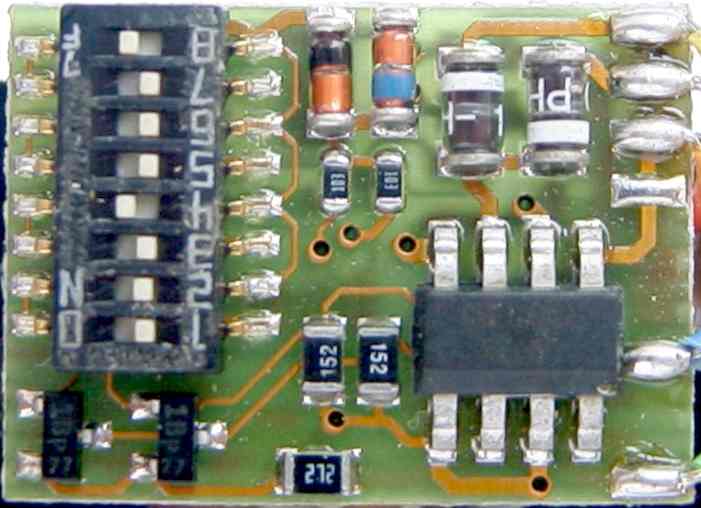

	ET#: 601212

für br98

{-snippet alias="maetrx-pcb-erw"}

{-article id="2990"}[text]{/article}{-snippet alias="noData"}

Dieser Decoder ist für den Antrieb eines DC-Motors ausgelegt.

Ein klassischer Märklin-Allstrommotor kann/darf nicht verwendet werden.

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

• Motorola II Protokoll mit
  • 27 Fahrstufen
  • 80 Adressenim DELTA-System nur 5 bzw. bei DELTA-Decodern 15 digitale Adressen
  • F0> Sonderfunktion ... schaltbares Stirnlicht
  • CHIPs

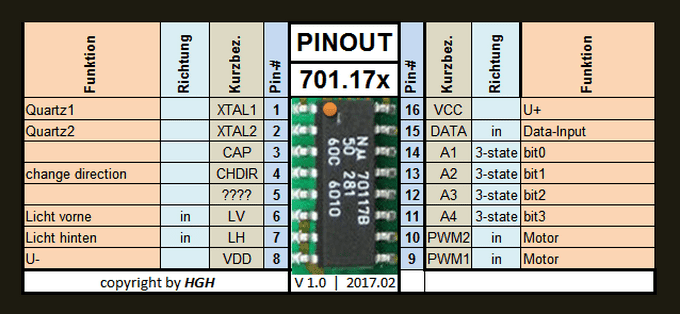

    • DELTA-System: 701.17x
      • keine Sonderfunktionen
    • Fx-System: 701-22x
      • F1-F4 Sonderfunktionen
      • interne Anzugs-/Bremsverzögerung [ABV] ... schaltbar über F4
• DELTA-Betrieb möglich !
  • 15 DELTA Adressen
• absolute Fahrtrichtungserkennung, d..h. die Fahrtrichtung ist immer die, die die Steuerzentrale vorgibt.
• Analog-Betrieb möglich, d.h. digitale Lokomotiven konnten damit auch auf analogen Stromkreisen (mit Trafobetrieb) eingesetzt fahren. Dabei ist dann:
  • das Stirnlicht automatisch aktiv
  • die Funktion F1 automatisch aktiv (nur CHIP 701.22x)

• keine Überlast- / Überspannungs-Absicherung der Ausgänge für die internen Motor-Treiber-Stufen (nur CHIP 701.2x).

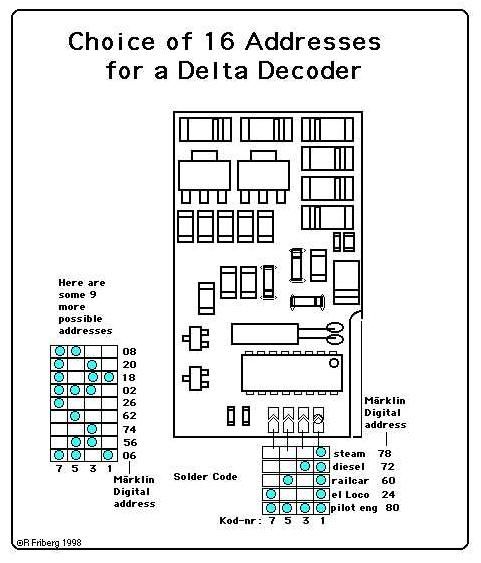

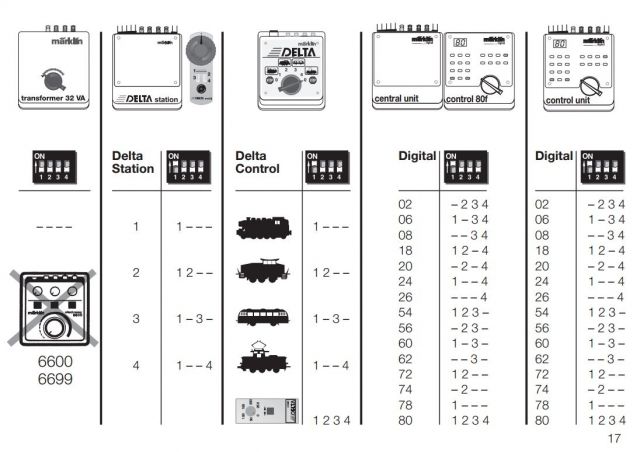

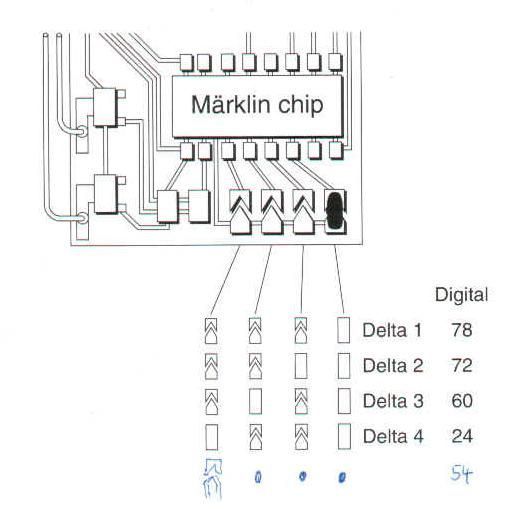

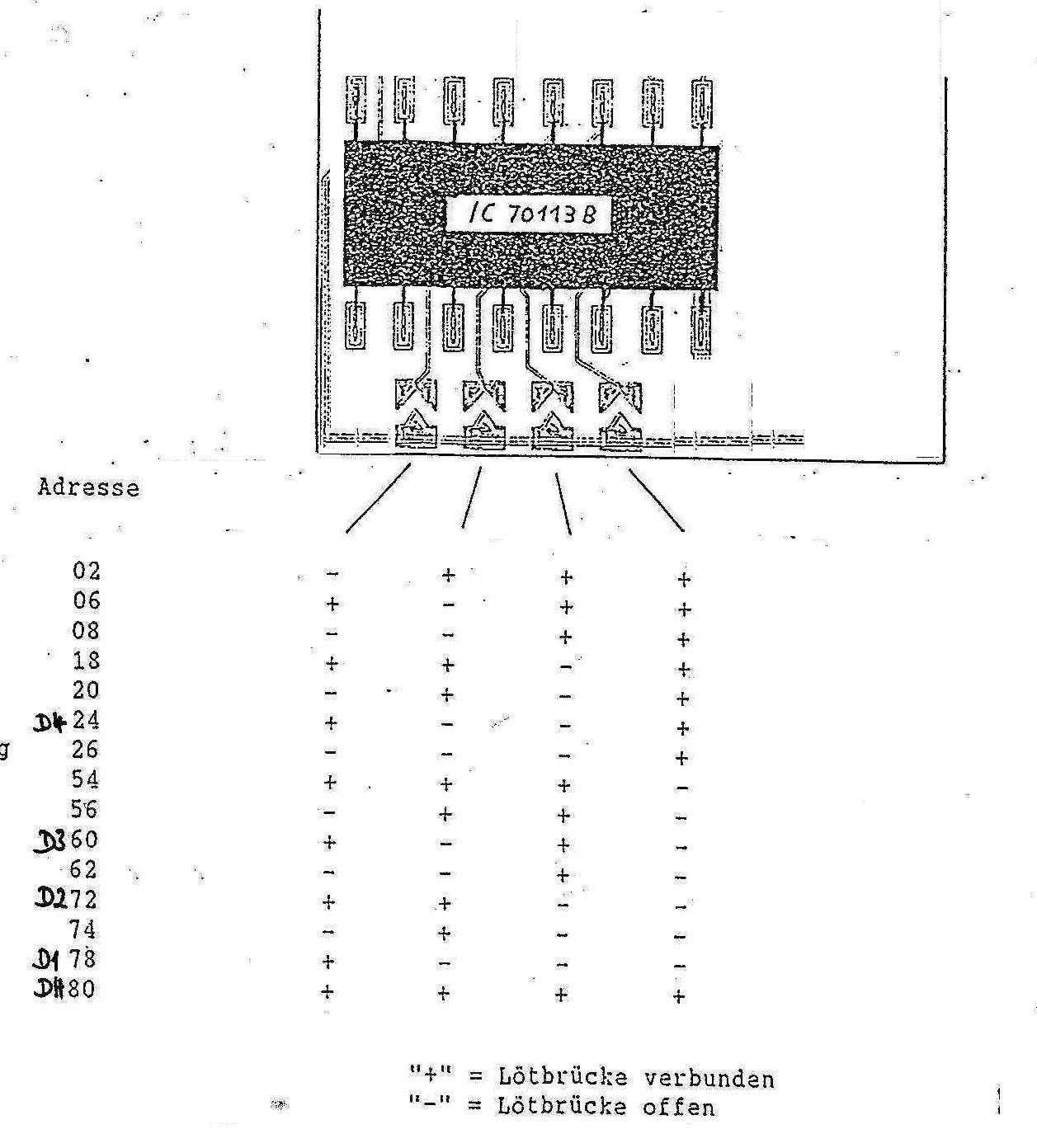

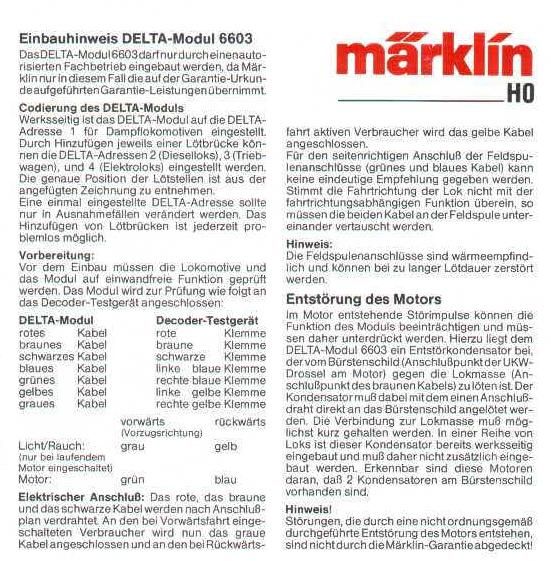

Die Adresse kann nur durch Ändern der Lötbrücken eingestellt werden. Die nebenstehende Abbildung zeigt, welche Brücken für welche Adressen zu setzen sind.

Die markierten Adressen

D0 = AnalogbetriebD1-D4 entsprechen den DELTA-System-Adressen

1 -> Dampfloks2 -> Dieselloks3 -> Triebwagen4 -> Elektroloks

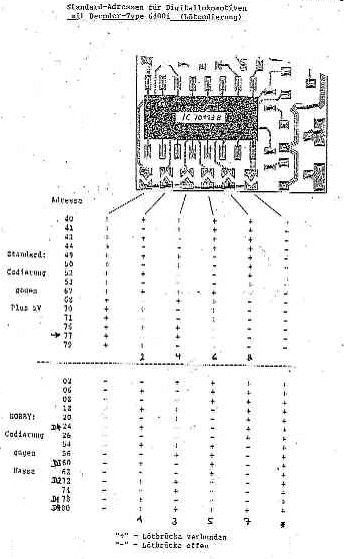

Bei einigen wenigen Lokomotiven wurde auch ein 8-pol. DIP-Schalter verbaut. Somit stehen 80 Adresscodierungen - wie im echten Digital-System - zur Verfügung. Eine genaue Dokumentation fehlt allerdings noch.

{-article id="1260"}[text]{/article}

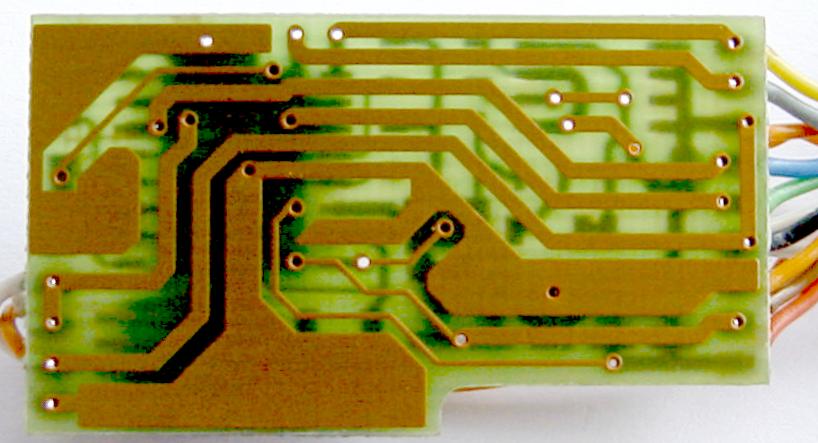

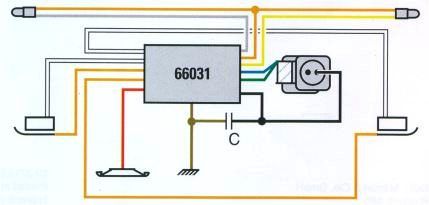

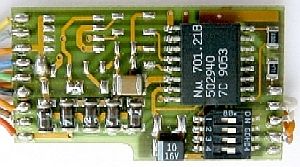

Märklin DELTA 66031 Variante I

	{-article id="1259"}[introtext]{/article} Das hier gezeigte Bild ist nicht korrekt. Der Decoder müsste integrierte Zusatzbausteine haben, die hier nicht bestückt sind. Derzeit liegt leider für diese Ansicht  kein  Bild vor ! Wenn sie eines haben oder machen können, schicken sie es mir bitte an meine eMail-Adresse. Diese finden sie im Impressum dieser Webseite. Oberseite Unterseite

{-article id="1262"}[text]{/article}

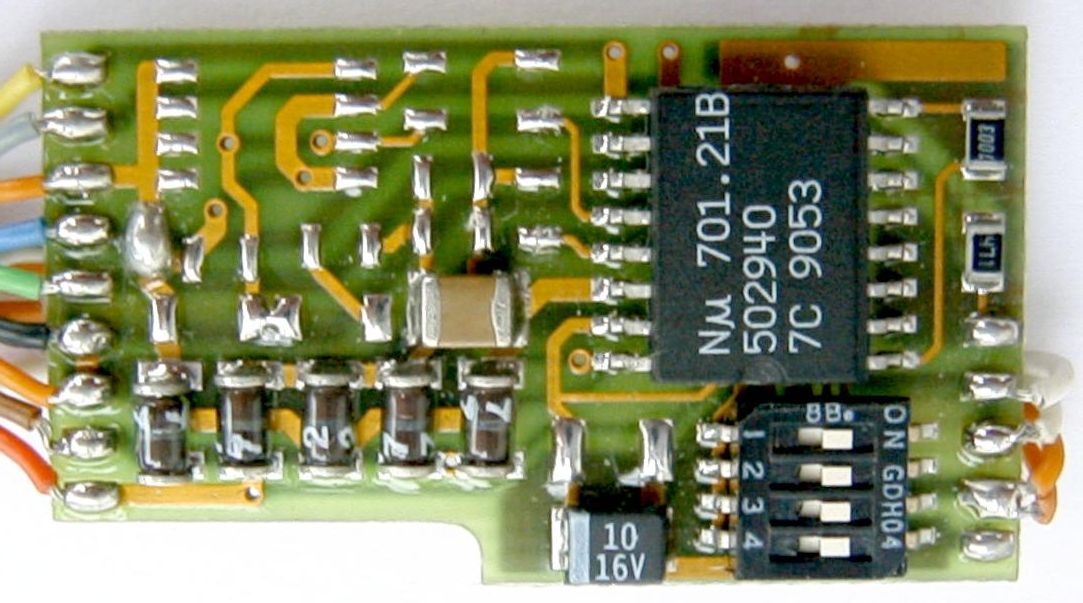

Märklin DELTA 66031 Variante II

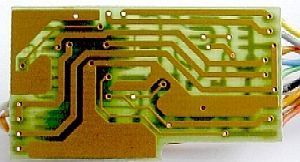

	{-article id="1261"}[introtext]{/article} Oberseite Unterseite

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="1627"}[text]{/article}{-article id="1627"}[text]{/article}

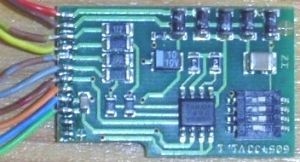

Märklin Decoder-Typ: DELTA für Altbau-Elok E44/144 der DB / DRG

	{-article id="1626"}[text]{/article} Oberseite Unterseite
ET-#:  605433  Verwendung des Decoders: 34440   E44

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="1264"}[text]{/article}

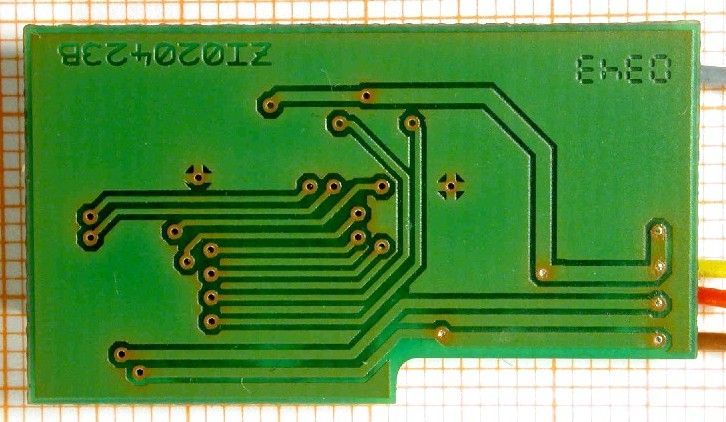

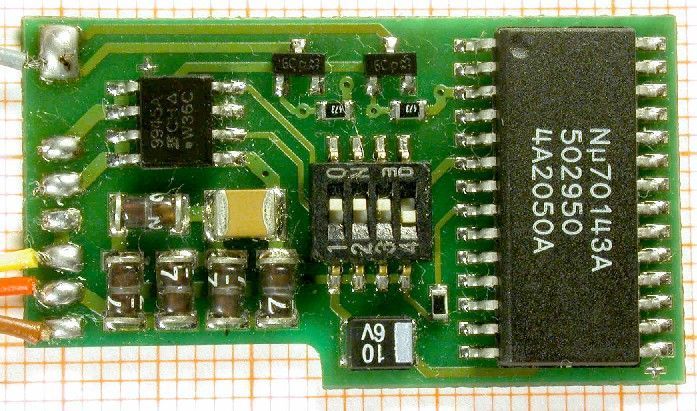

Märklin - DELTA 66032:  Variante I

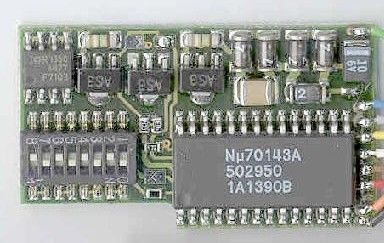

	{-article id="1263"}[introtext]{/article} Oberseite Unterseite

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.

{-article id="1266"}[text]{/article}

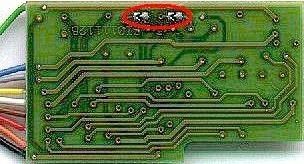

Märklin  -  DELTA 66032: Variante II
	{-article id="1265"}[introtext]{/article} Oberseite Unterseite

Derzeit liegen (noch) keine Daten vor -

Wenn sie an der Vervollständigung dieser Webseite zu diesem Thema, Punkt, etc. mitarbeiten wollen/können, dann senden sie mir bitte

• ihre Informationen
• Bilder des Modells
• Bilder des Decoders
• etc.

einfach an meine - im Impressum hinterlegte - eMail-Adresse.

Für ihre Mitarbeit bedanke ich mich schon einmal hier im Voraus.
